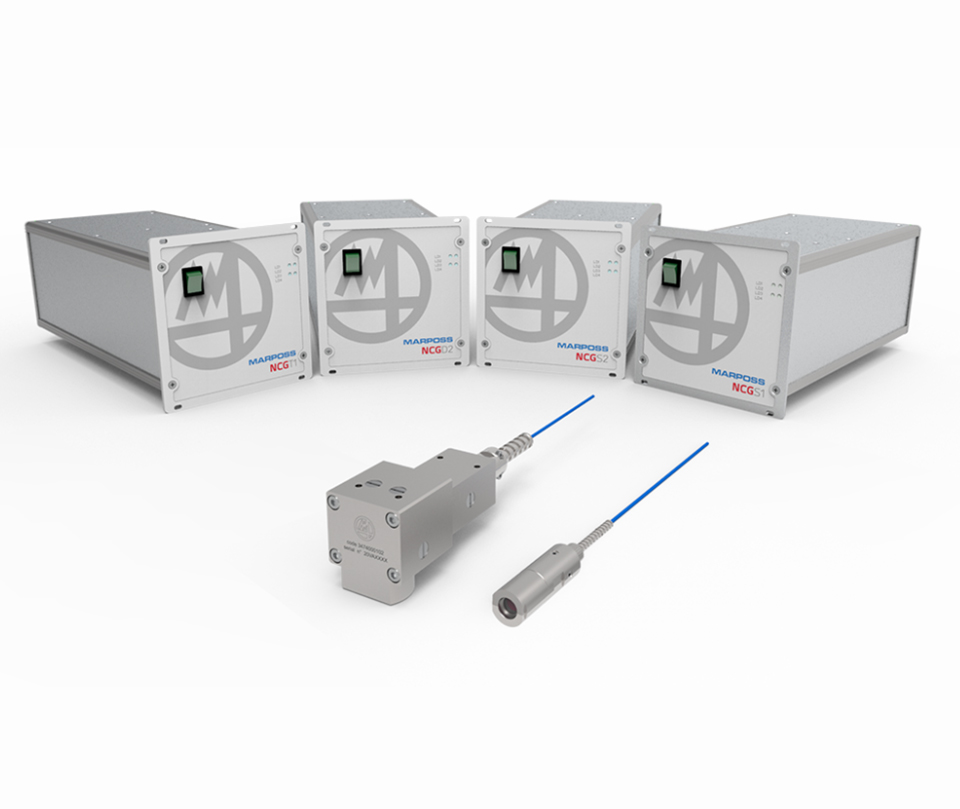

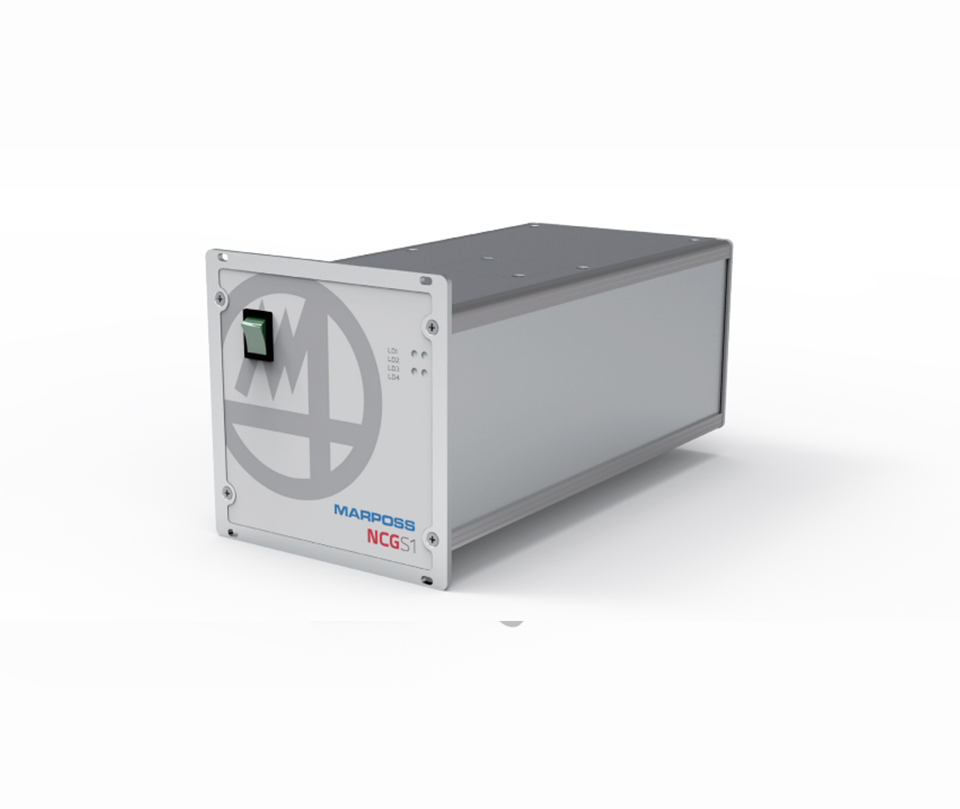

NGG單元
NCG干涉測量?jī)x設計靈活，使用方便。每個單元都可以接入由機床控制的傳感器網絡中。對于表面反射強烈，粗糙或不透明的工件，也能通過精心設計的系統來進行測量。系統對電子設備進行了改進，在運行時可以執行測量并存儲連續數小時的數據，可用于精細化離線處理、質量控制和機床性能評估
|
測量原理 |
干澀測量 |
|
測量類型 |
厚度、距離 |
|
光源 |
SLED |
|
測量范圍* |
S1 = 37~1850 µm S2 = 74~3700 µm T1 = 15~900 µm D2 = 60~3000 µm |
|
精度 |
≤ 1 µm |
|
軸向分辨率 |
30nm |
|
通道 |
1 |
|
接口 |
Ethernet (10/100 Mbit) RS232 / RS422 (可選) |
|
網絡連接 |
可連接 |
|
電源 |
12~24 Vdc (+20%/-15%) |
|
功率 |
30W |
|
防護等級 (IEC 60529標準) |
IP40 |
|
重量 |
2,8 Kg |
|
尺寸 [mm] |
127 (w) x 129 (h) x 255,5 (d) |
備注：以上性能已在靜態測試中得到驗證。在15～35?C范圍內，測量性能最佳。
*折射率n=1時的范圍。要獲得其他材料的測量范圍，請除以該材料折射率。當粗糙表面的R a>0.1時，測量范圍會受到限制。

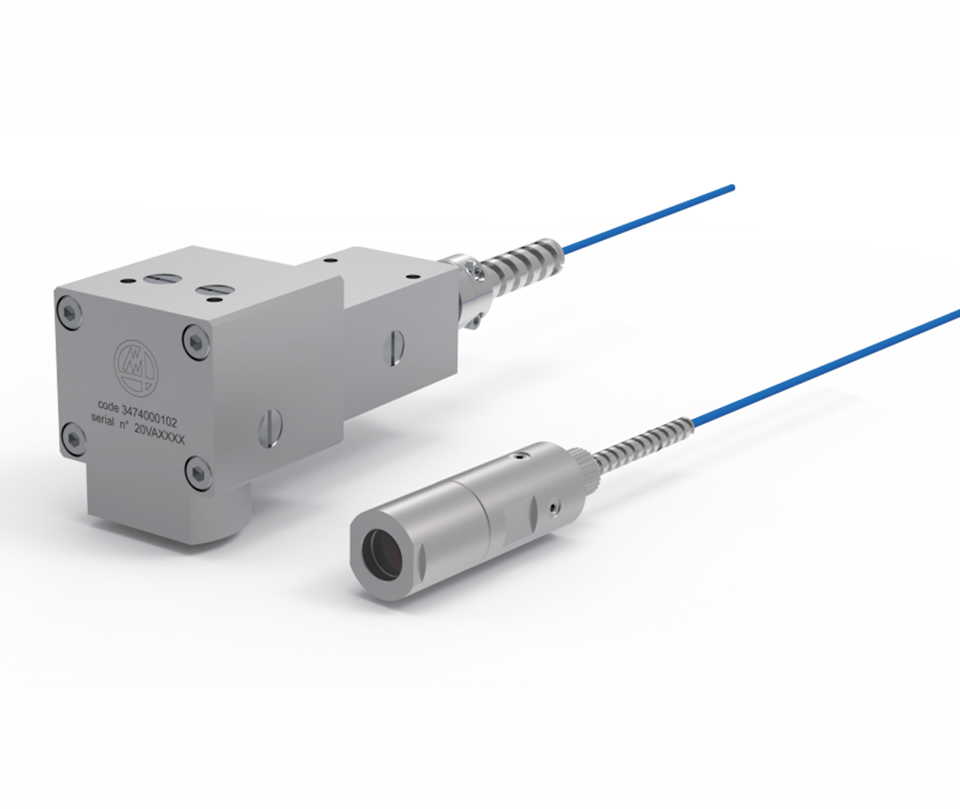

光學探頭
無論是在清潔環境還是惡劣環境中，馬波斯光學探頭都能獲得最佳性能。即使在有水或其他侵蝕性物質的情況下也可以使用探頭。每一個部件都經過測試，在振動、高溫和潮濕的情況下也能可靠運行。機械布局可根據客戶要求定制，用于測量零件厚度和距離。
|
測量類型* |
厚度測量 |
|
|
工作距離（WD）** |
1.6,10,100mm |
|
|
光斑直徑 |
18~30 µm |
|
|
橫向分辨率 |
9~15 µm |
|
|
線性度 |
< 0.1% (測量范圍內) |
|
|
重復精度 |
0.1 µm |
|
|
與表面的角度 |
90?± 2° |
|
|
光纜長度 |
3 / 4 m |
|
|
光纜彎曲半徑 |
30mm |
|
|
屏蔽光纜 |
可選 |
|
|
防護等級 |
IP68 |
IP40 |
|
重量（不含光纜）） |
915g |
80g |
備注：*也可選擇距離測量型
**1.6 mm 距離用于IP68 防護等級的光學探頭 (該探頭可在去離子水存在時使用)
系統介紹
Marposs NCG是基于干涉技術的測厚儀，量?jī)x發出的光波在被測物體不同表面進行反射，并發生干涉，由此可以計算出兩個表面之間的厚度。該測量?jī)x可用于控制不同類型零件的厚度，包括玻璃、塑料和硅片。使用紅外光源時，也可以測量非透明材料。
我們的量?jī)x可有效改善機床節拍，保證成品質量，并對關鍵步驟的全程及其前后進行過程控制。
NCG是一種高速精密測量?jī)x，可連接到機床上，以實現精確、快速的零件厚度控制。在技術資料規定范圍內，NCG可以安裝在夾具上，也可以安裝在機床內，無論是干燥或潮濕環境中均可使用。
典型應用
• 不同類型的硅晶片、藍寶石晶片的厚度測量
• 減薄機和研磨機的過程控制
• 薄層和厚層檢測
• 薄膜厚度控制
優勢
• 保證工件公差
• 優化加工節拍
• 保證并維持穩定的生產效率
• 補償加工漂移
• 追蹤加工過程
